제품 날짜:

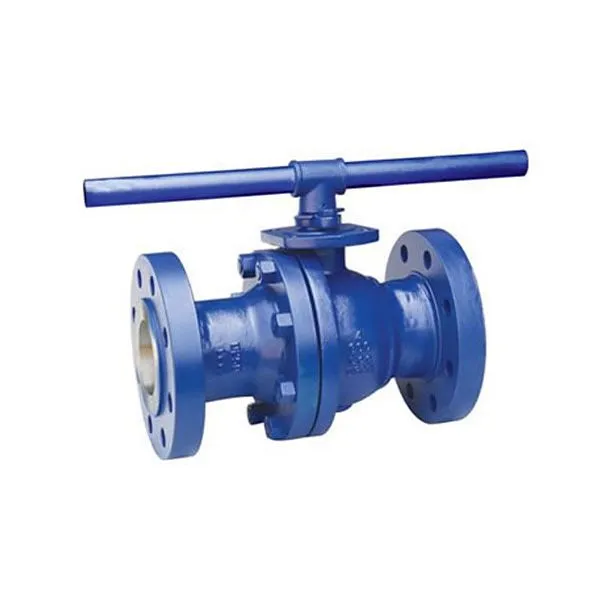

시리즈 FFB 토우 피스,

플로팅 볼 밸브 1/2"-6"

ANSI 클래스 150-600,1/2"-2"

ANSI 클래스 900-1500,1/2"-1"

ANSI 클래스 2500 전체 및 축소 포트

기준

디자인& 제조 표준: API 6D, ASME B16.34, API 608, BS 5351

대면: ASME B16.10, API 6D, DIN 3202, BSEN 558

플랜지 연결 크기: ASME B16.5, BSEN 1092

테스트 및 검사: API598, API6D

디자인 특징:

플로팅 볼 밸브는 2개의 볼트 몸체로 되어 있습니다. 밸브는 전체 및 축소 보어, 파이프라인 추력 설계에 대한 최대 강성, 현장에서 쉬운 서비스 및 유지 보수 작업을 허용하는 볼트 몸체 구조, 단조 부품 또는 바 스톡으로 만든 밸브, 볼트 몸체 구조는 서비스 및 유지 보수 작업을 쉽게 할 수 있습니다. 밸브는 레버 오퍼레이터와 함께 제공되며, 고객 요청에 따라 기어 박스 또는 베어 스템과 함께 제공됩니다.

주로 모든 표준 플로팅 볼 밸브의 기능은 다음과 같습니다.

. 일체형 잠금 장치가 장착된 안전한 라인 흐름

. 일체형 T 형 라운드 숄더로 볼과 별도로 제작하는 블로우 아웃 방지 스템으로 전체 안전과 무결성 보장

. 정전기 방지 설계가 적용된 볼/스템과 본체 사이는 포지티브 정전기 방지 ISO 5211 마운트 플레이트에서 제공되며, 표준 연결로 액추에이터 설치가 간단합니다.

. 1차 가스켓으로 누출을 제거하기 위해 무배출 흑연이 사용되었습니다.

화재 안전 설계

모든 볼 밸브에서 화재 안전은 API 607 인증을 획득했을 때 표준 설계입니다. 화재가 1차 O-링 및 시트 삽입물을 태우면 스프링에 의해 2차 시트 내화 패킹 흑연 씰에 의해 내부 공정 매체 누출이 최소화됩니다. 및 시트 링& 볼 금속 대 금속 접촉 예압.
