제품 날짜:

크기: 2"-12"

종류: 150LB-2500LB

3PCS 단조 바디

트러니언 DBB 구조

정전기 방지 장치

블로우 아웃 프루프 스템

방화구조

디자인 기준:

디자인: ASME B16.34/API 6D/BS6364

대면: ASME B16.10

플랜지: ASME B16.5

BW 끝: ASME B16.25

테스트: API598/BS6364

화재 방지: API 607/API 6FA

산성 환경: NACE MR 0175

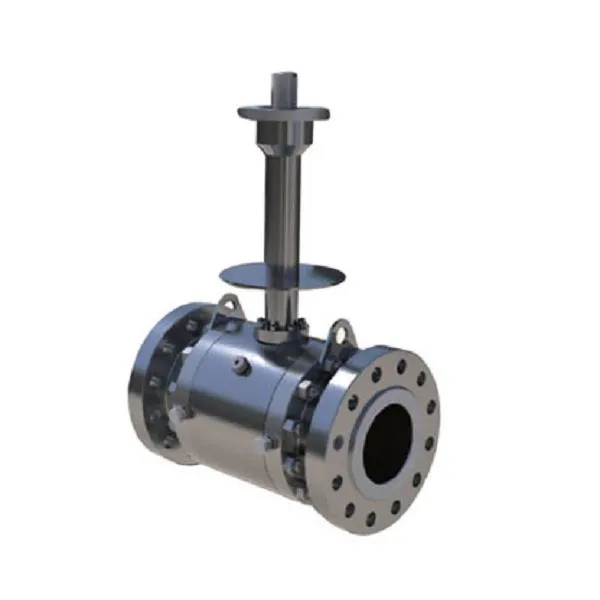

image002_

밸브 구조 특징

1. 극저온 볼 밸브의 온도 범위: -50~一196°C, 고객 요청에 따라 확장 스템 크기.

2. 밸브 시트의 체강 자체 압력 릴리프 기능으로 비정상적인 온도의 밸브가 유지 매체로 상승할 때 체강이 손상되는 것을 방지합니다.

3. 밸브 스템 캡의 상부에는 밸브 스템의 밀봉이 있어 패킹에 대한 온도 변화의 영향을 줄이기 위해 설계되었습니다.

4. 디자인 드립보드는 공기 중의 수증기가 액화되어 밸브 캡을 따라 흘러내리는 것을 방지하여 PCTFE 스프링 립으로 밸브 씰의 밸브 씰링을 동결 및 손상 시키도록 하며 내저온성이 우수한 포트, 밸브 스템 및 바디 커버를 사용합니다. 저온에서 밸브의 밀봉 안정성을 보장할 수 있습니다.

5. 트러니언 볼 밸브의 DBB 구조로 설계되어 두 밸브의 별도 밀봉을 실현하고 중간 챔버의 압력을 완화할 수 있습니다.

6. 방화 디자인으로

7. 우수한 저온 안정성을 위해 PCTFE 재질의 부드러운 밸브 시트로 제작되어 초저온에서 밸브의 밀봉 성능을 보장하기 위해 간섭 프레스 공정을 사용합니다. 손상된 부드러운 시트도 편리하게 교체할 수 있습니다.

애플리케이션:
